H&B Alu Topcase auf Zega Schloss-System umbauen

Details

Veröffentlicht am Montag, 04. August 2008 16:21

Geschrieben von Markus

Ein Schloss des H&B Alu Topcase Exclusive TC 45 war defekt und musste erneuert werden. Mangels des Originalschlosses wurde es dann gleich ein Umbau

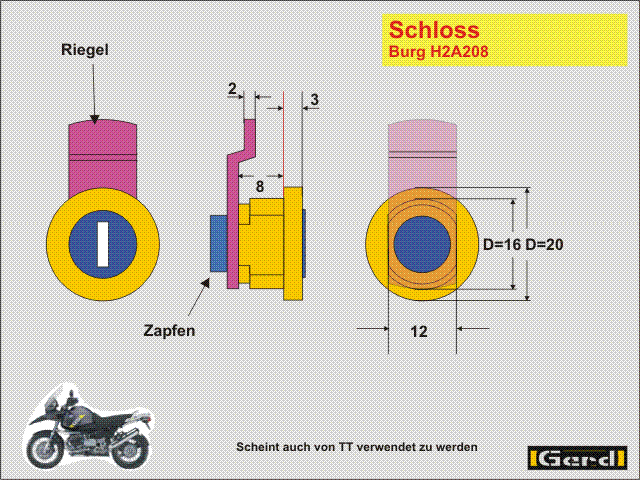

Am Anfang habe ich die Maße des Zega-Schloss aus der Zeichnung herausgesucht und am Topcase überprüft (Homepage von Burg Schlösser). Der entscheidende Punkt beim Zega-Schloß war die Tiefe des Schlosses, um eine spätere Kollision am Blech des Topcase zu verhindern.

Anmerkung gerd_:
Mir schien die Anleitung etwas knapp. Deshalb habe ich versucht sie etwas anzureichern und zu interpretieren (kursiv).

Zur Funktion
Es scheint sich um einen Spannverschluss mit Schloss zu handeln. Das Schloss ist im beweglichen Spannhebel eingelassen. Sein Riegel kann im offenen Zustand durch eine Öffnung in einem Schliessblech gelangen und wird beim Sperren so verdreht, dass der Spannhebel nicht mehr bewegt werden kann

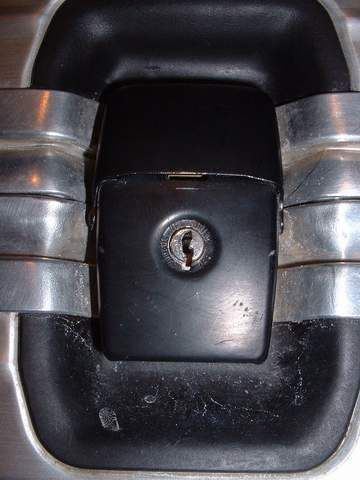

Zuerst das alte Schloss auf der Rückseite (des Spannhebels) heraushebeln (Bild 01)

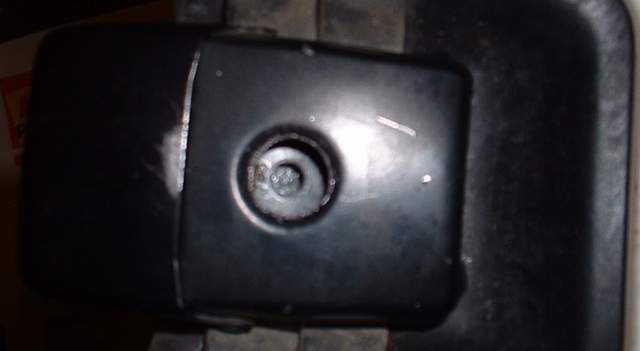

Dann das vorhandene Loch auf Ø 10 aufbohren (Bild 02)

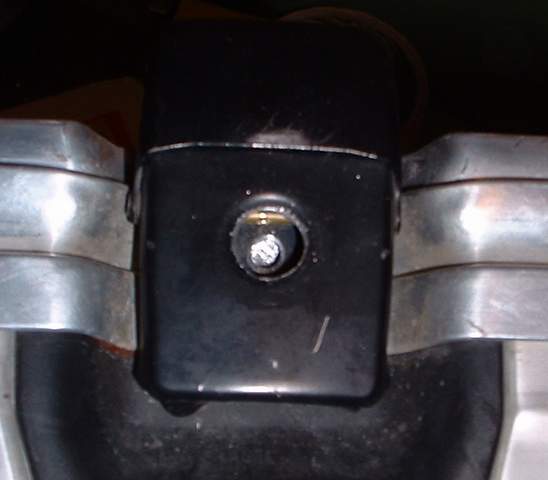

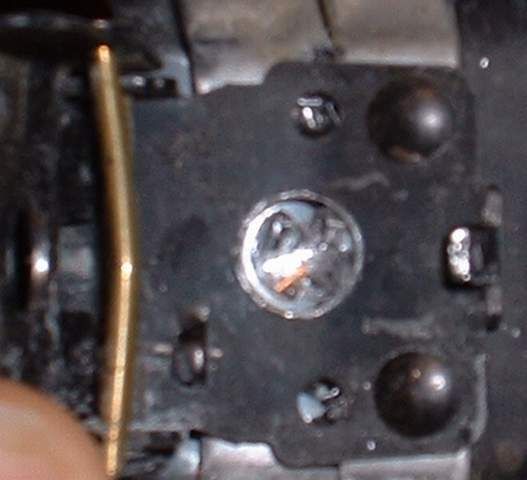

Danach das Loch weiter auf Ø 13 aufbohren und im gleichen Schritt das angenietete (Schliess-) Blech am Topcase mit aufbohren. Dort taucht später das Zega-Schloss (der Zapfen) beim Schließen ein. (Bilder 03,04)

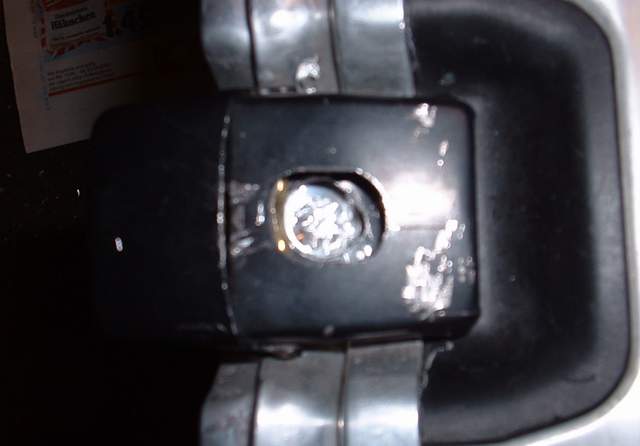

Nun mit einer Schlüsselfeile das Loch (im Spannhebel) zu einem Langloch mit den Maßen 13,5 X 17 mm erweitern und das neue Schloss einpassen. Das ganze 4x ausführen. (Bild 05)

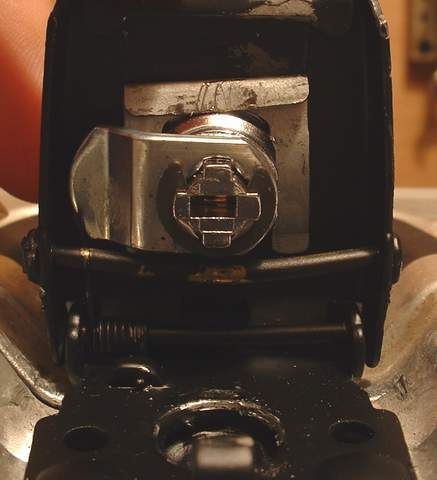

Zega-Schloss von der Rückseite mit einer Klammer sichern. (Bild 06)

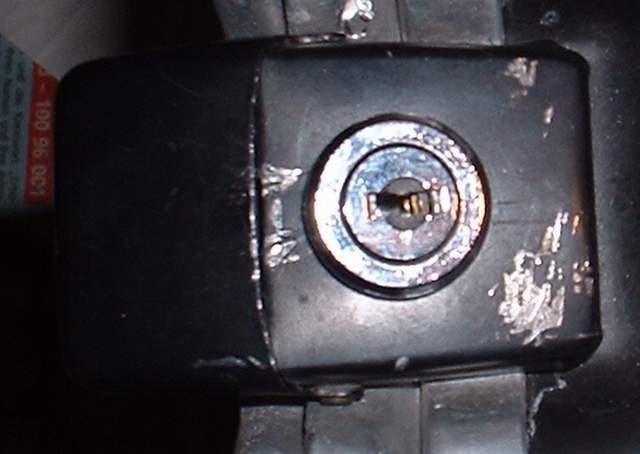

Auf dem linken Bild (07)sieht man das Ganze nach dem Einpassen und

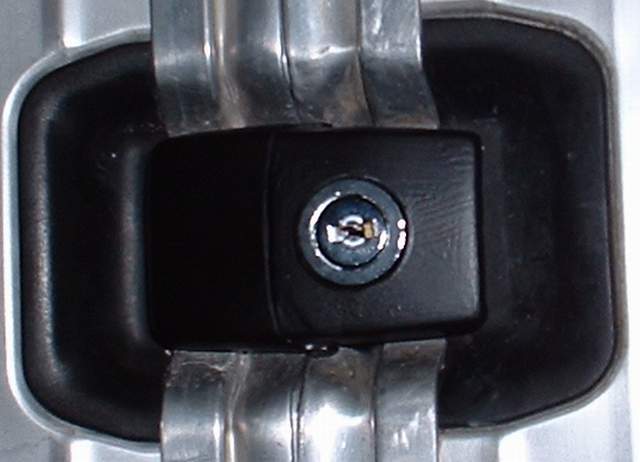

auf dem rechtem Bild (08)nach neu lackierten Deckelscharnier.





Komplettansicht des Topcase mit neuen Schlössern. (Bild 09)


Der Umbau hat eigentlich ohne Probleme funktioniert.
Der Preis pro Schloss beträgt bei Touratech 8,50 EUR und ist per Gleichschließung für schon vorhandene Zega-Koffer erhältlich.
