not ok Adapter Sony-Radio/BMW Fernbedienung

Franz Wohnlich beschreibt einen selbstgebauten Adapter





sony_bmw-fb
sony_bmw-fb

um ein SONY-Radio mit der originalen fernbedienung der RT bedienen zu können.
Leider sind die Fotos in dem Word Dokument welches er mir zur Verfügung stellte zu schlecht um sie hier zeigen zu können.

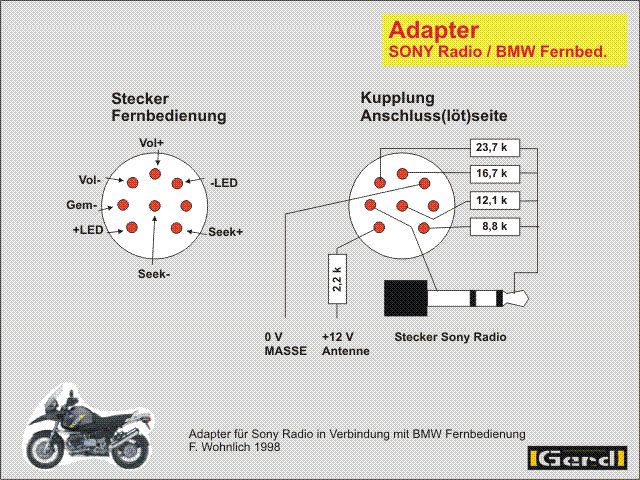

Daher nur das Schaltschema.
Diejenigen die genügend davon verstehen können es sicherlich auch ohne bebilderte Anleitung nachbauen.
Die Widerstände hat Franz alle "verschrumpfschlaucht" und im Diodenstecker untergebracht. Zwar war keine Angabe dabei, doch sehen die Dinger nach 1/10Watt aus
